5 Elementli DK7ZB Dual-Band Yagi Anten (2m & 70cm)
Amatör telsizcilikte hem VHF hem de UHF bantlarında tek bir besleme hattı üzerinden çalışabilmek büyük bir konfor sağlar. Bu rehberde, 8mm alüminyum borular kullanarak inşa ettiğim ve mükemmel empedans uyumu yakaladığım 5 elementli DK7ZB tasarımı antenin detaylarını paylaşıyorum. Orjinal anten 6 mm borular ile yapılmıştı band genişliğini arttırmak için 8MM borular ile 4nec2 yazılımında yeniden modelleyip optimize ettim.

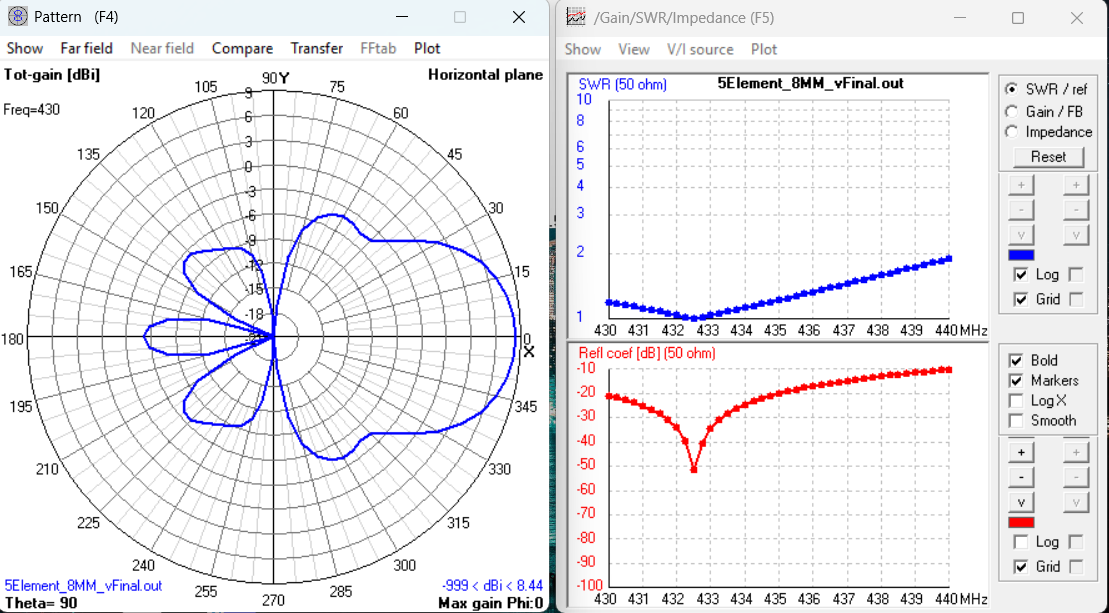

4nec2 UHF tarafı
UHF

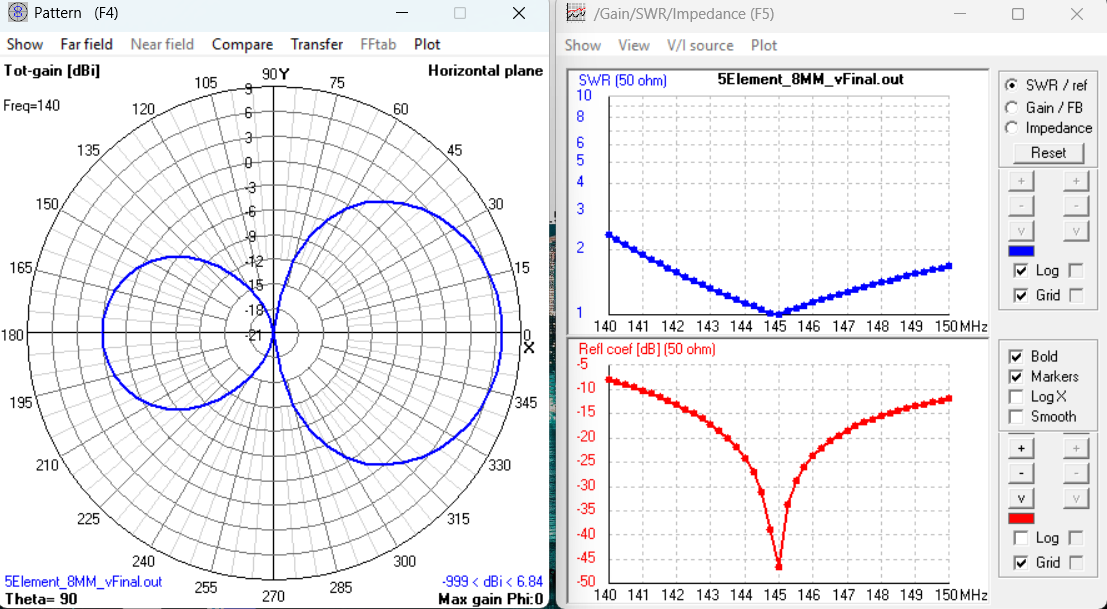

4nec2 VHF tarafı
VHF
1. Teknik Tasarım ve Ölçüler
Anten, 2 metre bandı için 2 element ve 70 santimetre bandı için 3 element içerecek şekilde parametrize edilmiştir. 8mm çapında eleman kullanımı, hem mekanik dayanıklılık sağlar hem de bant genişliğini olumlu etkiler.
| Eleman | Görev | Toplam Uzunluk (m) | Boom Üzerindeki Konumu (m) |
| Ref 2m | VHF Reflektör | 1.0222 | 0.000 |
| Ref 70cm | UHF Reflektör | 0.3200 | 0.230 |
| Driven | Radyatör (Ortak) | 0.9326 | 0.370 |
| Dir1 70cm | UHF Direktör 1 | 0.3227 | 0.397 |
| Dir2 70cm | UHF Direktör 2 | 0.2874 | 0.500 |
2. Yapım Süreci Notları
-
Malzeme Seçimi: Elemanlar için 8mm dış çaplı alüminyum boru, boom için ise yalıtkan ahşap çıta kullanılmıştır. 20×20
-

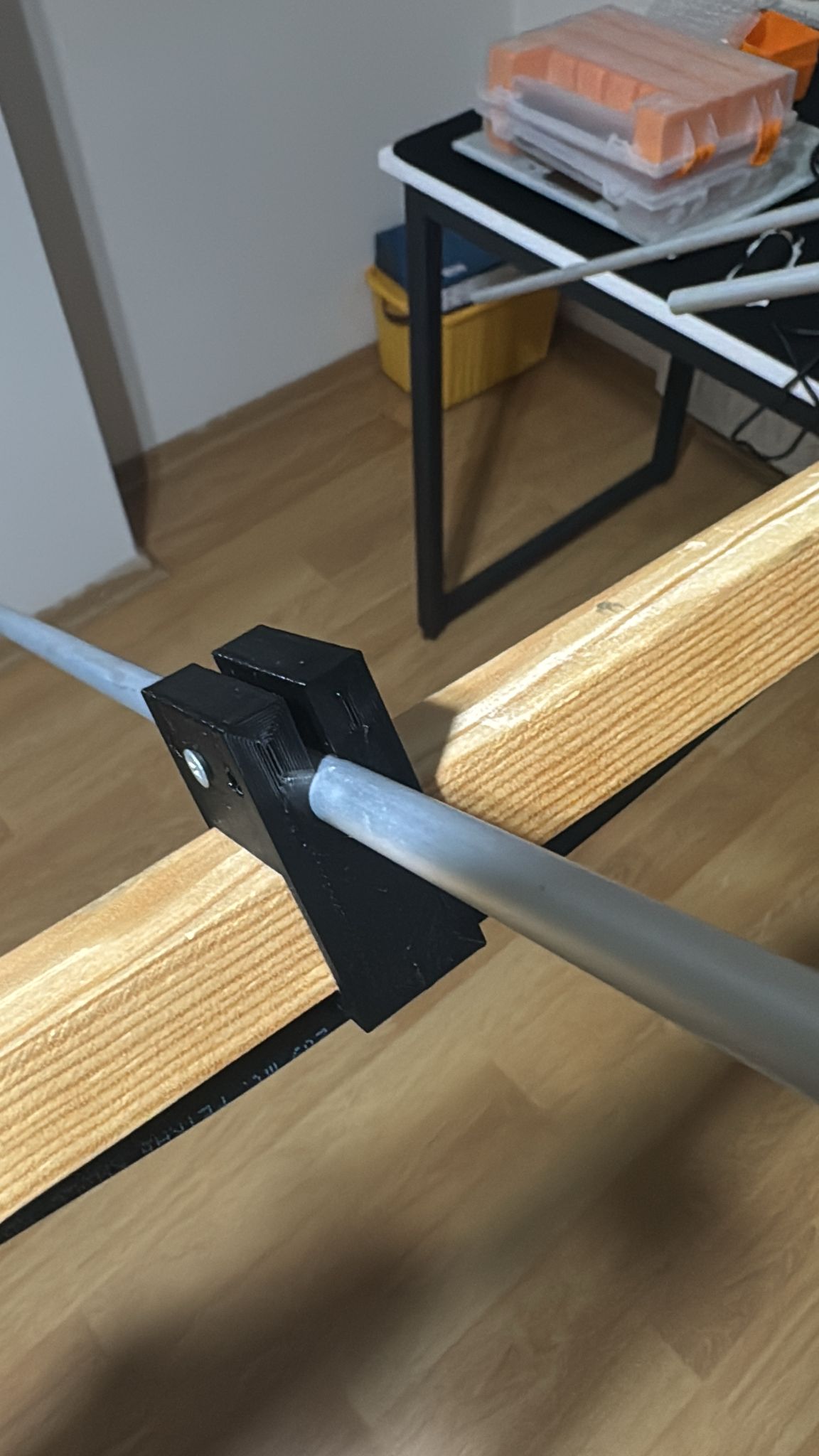

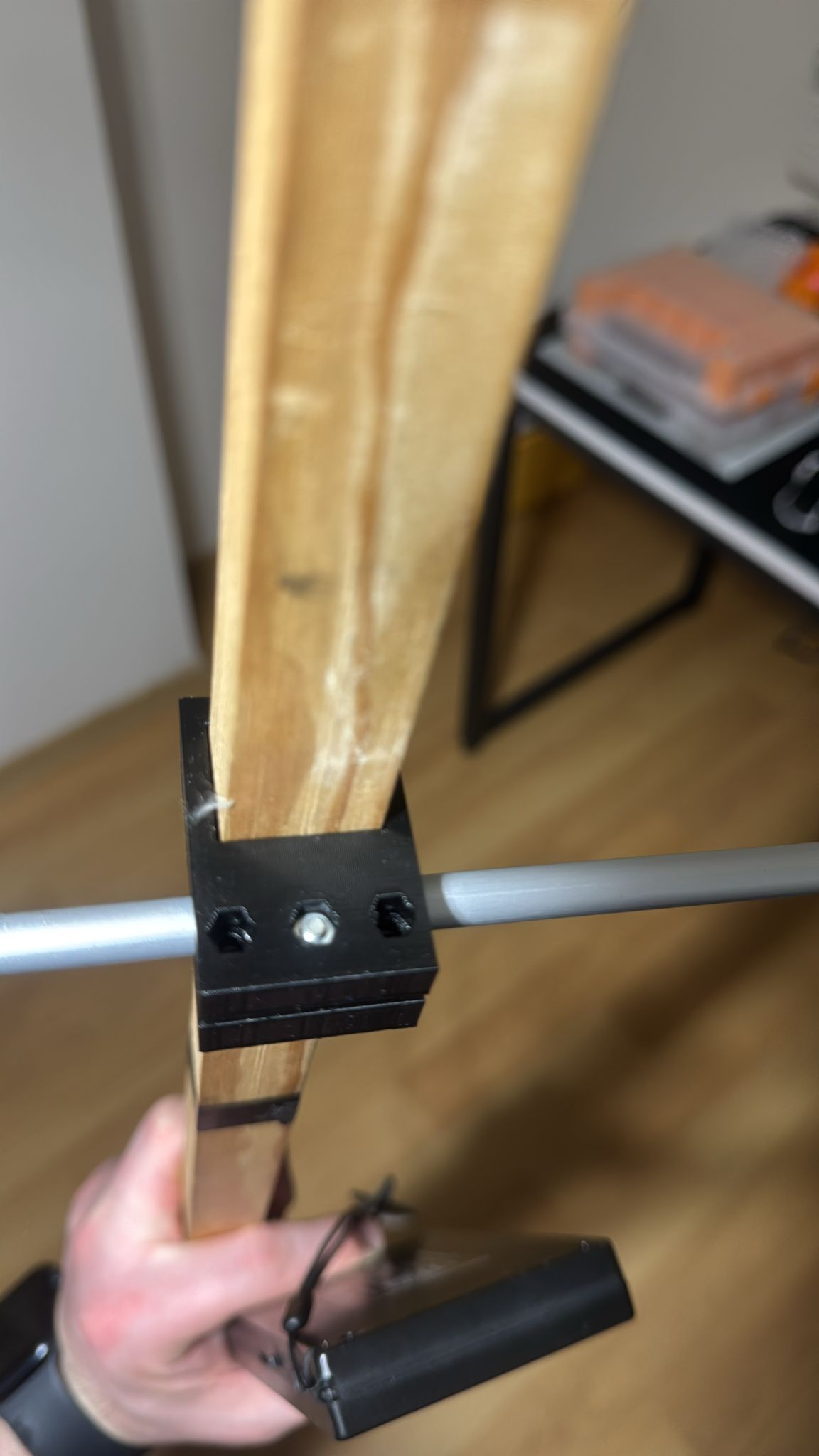

Eleman Montajı: 3D yazıcıdan basılan siyah plastik tutucular, elemanları boomdan izole ederek sabit tutar. (Tutucu Linki : https://www.thingiverse.com/thing:7310042)
- Elemanları sabitlemek için M3 civata ve somunlar kullanılmıştır , element tutucuların üzerinde M3 somunlar için uygun hazneler yer almaktadır.
-

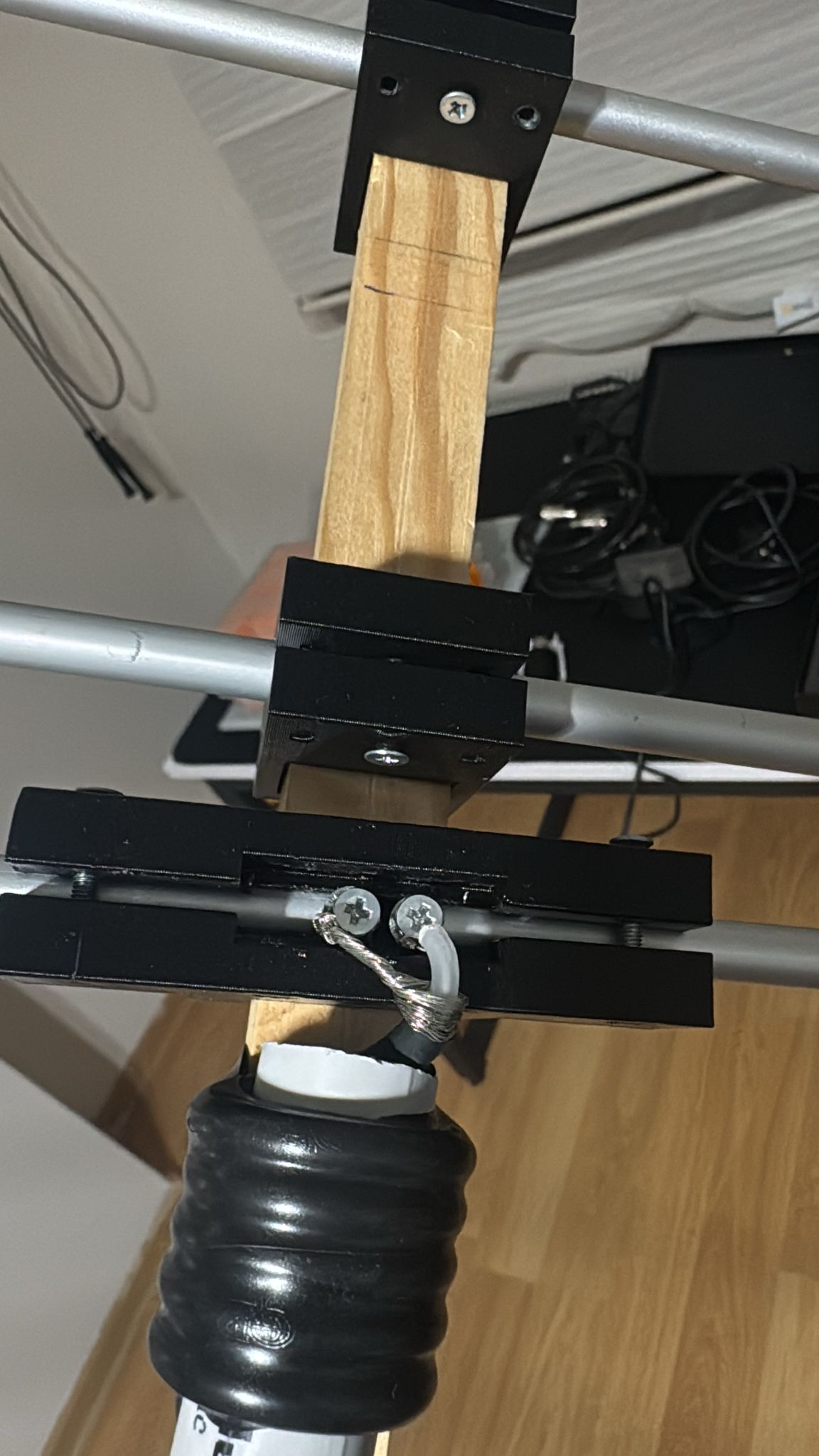

Besleme Noktası: Radyatör (driven element) tam ortadan ikiye bölünmüştür. Koaksiyel kablonun canlı ucu bir kanada, blendajı ise diğer kanada vidalı terminaller aracılığıyla bağlanmıştır.
-
RF Şok (Choke Balun): 20 mm çapında boru üzerine RG58 kablonun 5 tur sarılması ile yapılmıştır. Besleme noktasının hemen altına koaksiyel kabloyu dolayarak oluşturulan şok bobini, common-mode akımlarını bastırarak antenin temiz çalışmasını sağlar.
3. VNA Ölçüm Sonuçları ve Performans
Yapılan testlerde antenin her iki amatör bantta da oldukça düşük SWR değerleri verdiği doğrulanmıştır:

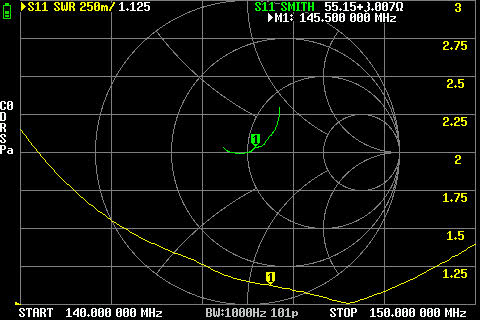

VHF Testi (145.500 MHz):
-
SWR: 1.125
-
Empedans: 55.15 Ohm + j3.007 Ohm (Hafif endüktif)
UHF Testi (433.400 MHz):
-
SWR: 1.044
-
Empedans: 47.92 Ohm – j657 mOhm (Neredeyse kusursuz 50 Ohm eşleşmesi)

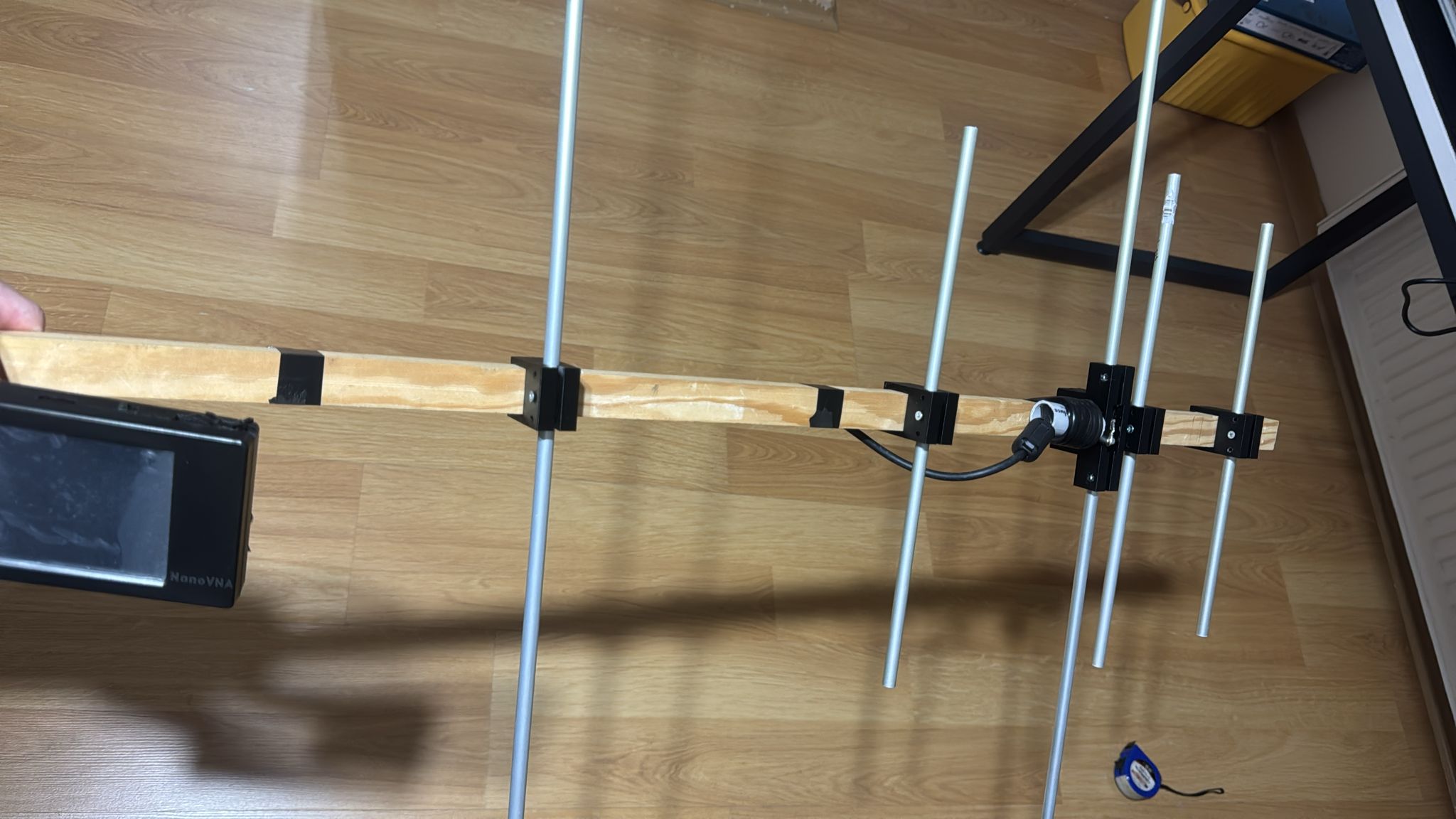

Antenin bitmiş görüntüleri
